R.S.E.86/GR86/BRZ[FA20＆FA24] エキマニ/ジョイントパイプ Ver.2 大口径Φ45mm 新発売!

Blog Product info Engine:FA20 Engine:FA24 Vehicle:FRS/BRZ/GR86

トータルバランスの等長

ボクサーサウンドの不等長

品番製品名
RB6010-SB05A
EXHAUST MANIFOLD
GR86/86/FR-S/BRZ FA24/FA20
UNEQUAL LENGTH Ver.2
詳細はこちら→
RB6010-SB05BEXHAUST MANIFOLD
GR86/86/FR-S/BRZ FA24/FA20 EQUAL LENGTH Ver.2
詳細はこちら→
RB6060-SB05AJOINT PIPE
GR86/86/FR-S/BRZ FA24/FA20 Ver.2
詳細はこちら→
適合FA24GR86 ZN8 / BRZ ZD8
FA20　*186 ZN6 / FR-S ZN6 / BRZ ZC6

*1　 FA20はエキゾーストマニホールドver.2とジョイントパイプver.2の併用が必要です。

大幅なパフォーマンス向上
GR86(FA24)にて45ｍｍのVer.2エキマニと新型ジョイントパイプが、全域で純正を大幅に上回る性能を記録しました。

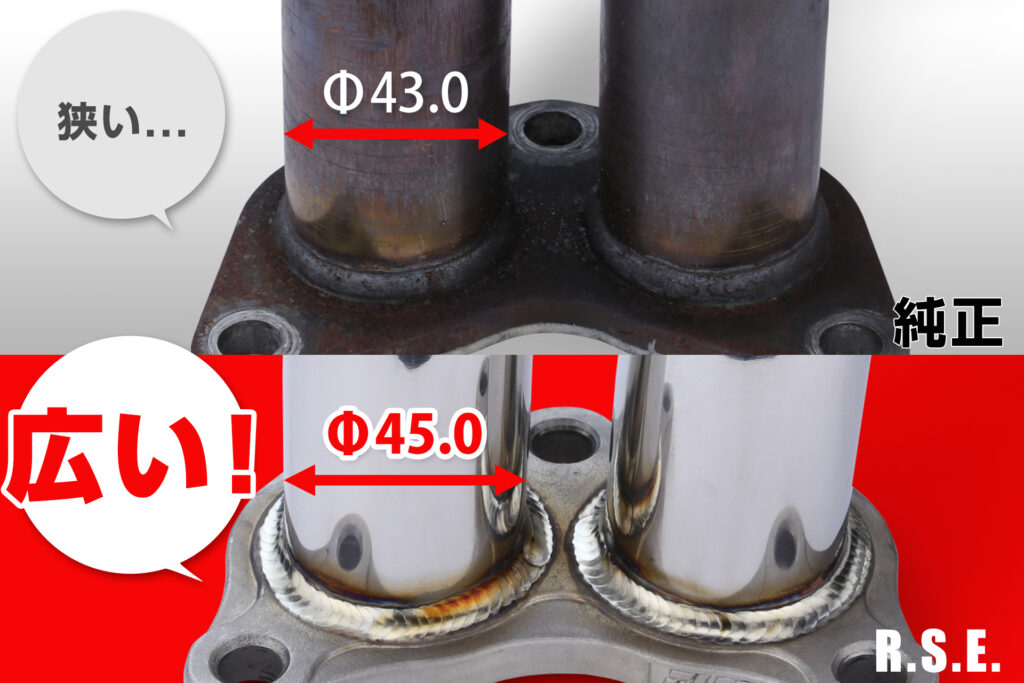

大口径 45.0mm

直径45mmの大口径は、さらなるパワーとサウンドを生み出します。

こだわりの細部

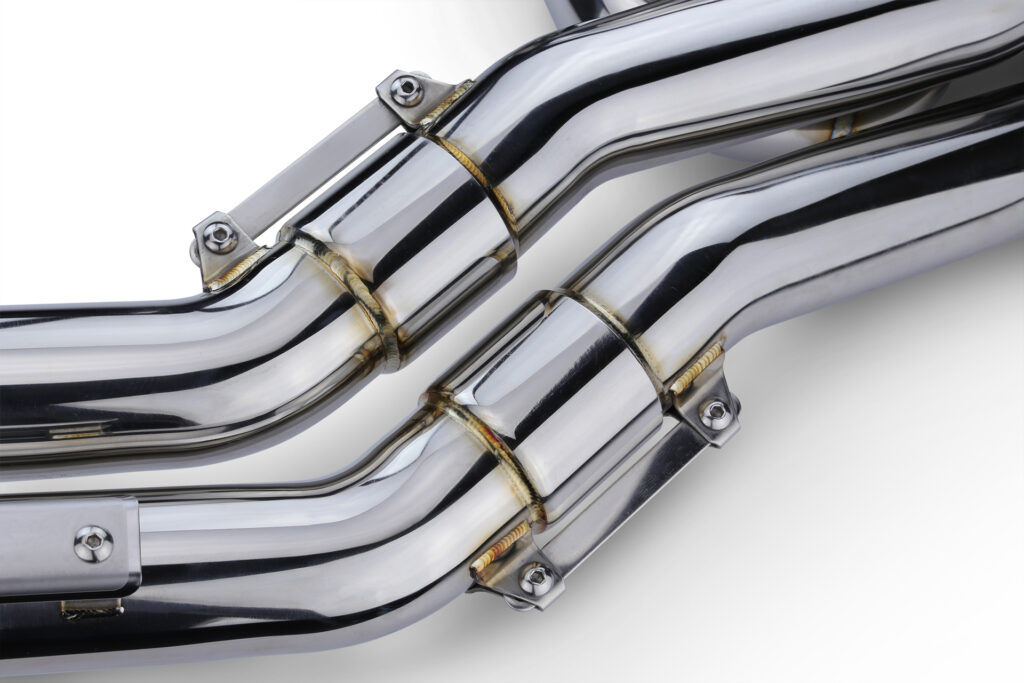

スライドアジャスター

取り付け容易性を向上、ヘッドガスケット交換後等の微妙な位置調整にも対応可能。

AF/O2 センサーボス

純正センサー対応

軽量/高剛性フランジ

ロストワックス製法で、強度と精度を確保。

熟練のパイプワーク

熟練技術の曲げと溶接の技術により、排気効率を最大限向上
FA24/FA20 全対応
Ver.2は、新型のFA24、FA20両車のオイルパン等とのクリアランスを確実確保し油温上昇を抑え、全てのモデルに安心して装着が可能です。
FA24モデルはエキマニだけで純正ジョイントパイプで使用が可能ですが、より高い性能を発揮するため、RSEジョイントパイプとの併用をおすすめいたします。　　FA20モデルは、併用でのみ取り付けが可能です。
純正比較
EXHAUST MANIFOLD
メインパイプ径
エンジン側ポート有効径

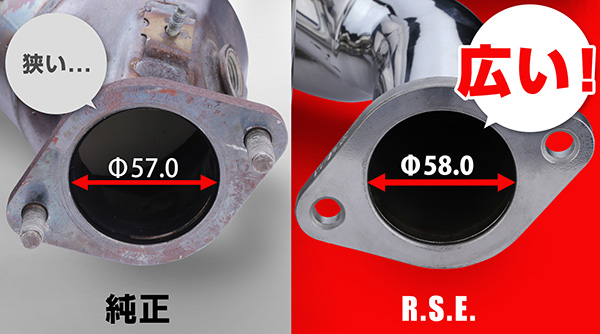

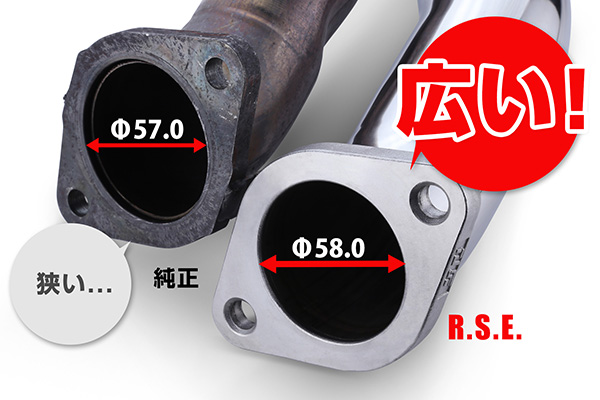

ジョイントパイプ側 ポート有効径
重量
4-2集合部

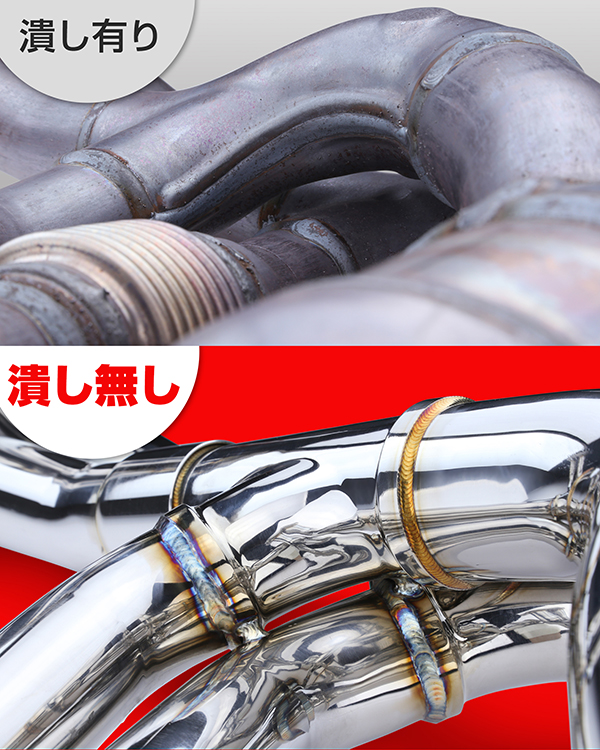

4-2集合後パイプ
レイアウトのコンセプト
JOINT PIPE
メインパイプ径
ポート有効径
重量

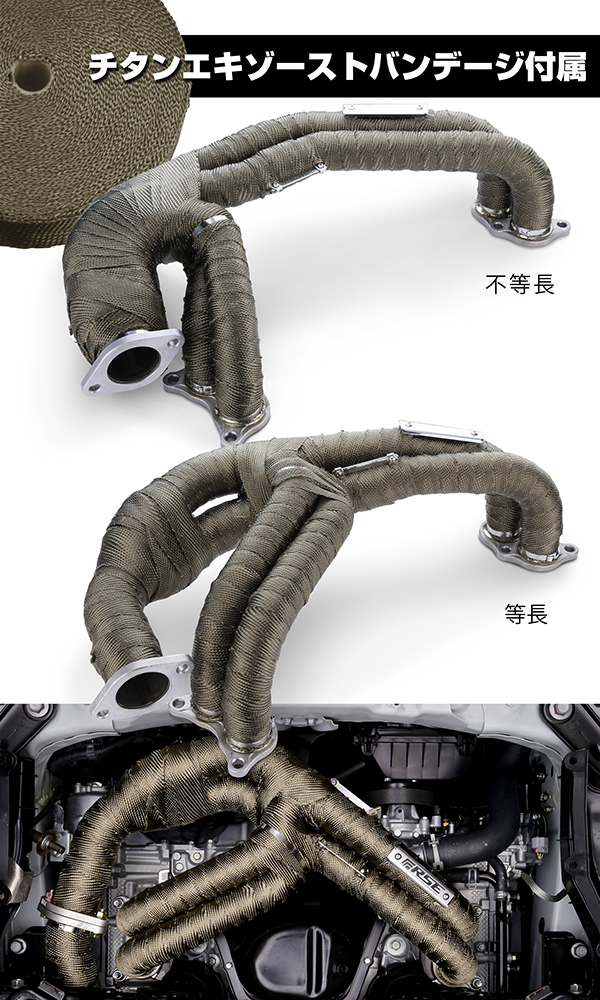

RSEチタンバンデージが、エキマニ、ジョイントパイプともに付属されております。
オイルパンへの熱伝導を抑え、より高い性能に貢献します。

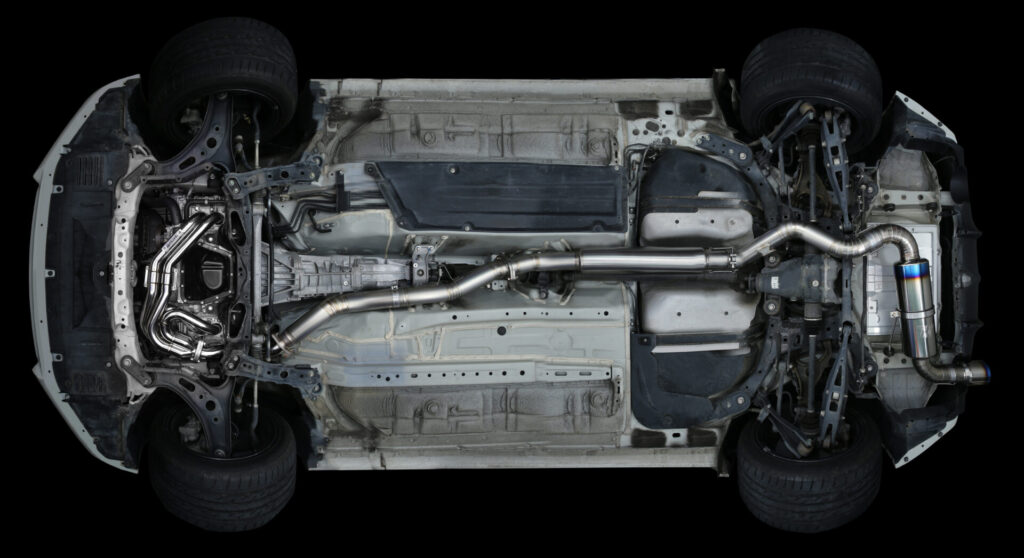

■ Equal Length ■

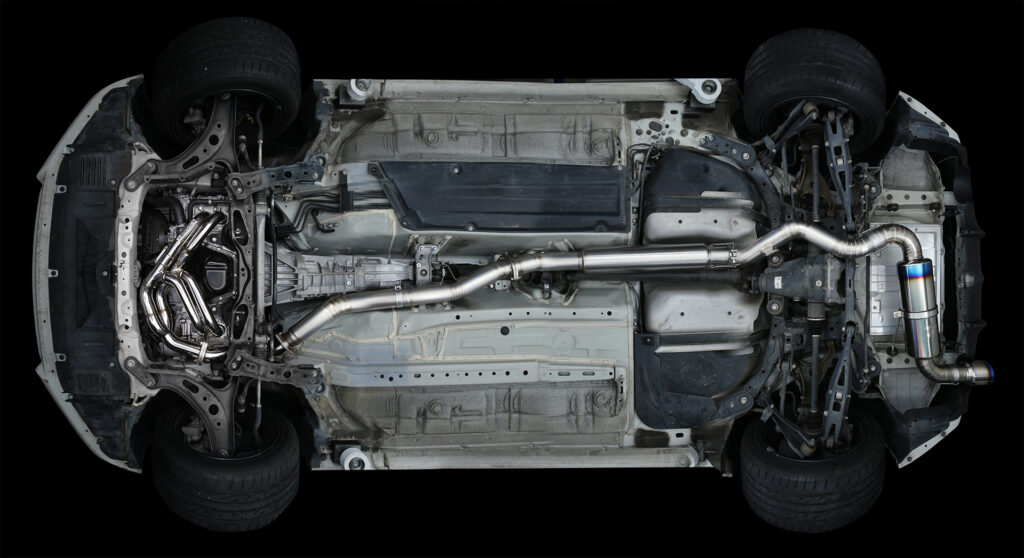

■ Unequal Length ■
■ Equal Length ■
■ Unequal Length ■
FA24/FA20エキゾーストマニホールド/
ジョイントパイプ適合表
エンジン
型式		タイプパイプ径品番 86
[ZN8] 		86
[ZN6]
FA24FA20
2021-2012-2020
New
FA24/FA20		New
UNEQUAL ver.2		Φ45.0
〇△
*1
New
EQUAL ver.2		RB6010-SB05B
〇△
*1
New
JOINT PIPE ver.2		Φ60.5RB6060-SB05A
〇△
*1
FA20UNEQUALΦ42.7RB6010-SB03B
△
*2 		〇
EQUALRB6010-SB03A
 〇
JOINT PIPEΦ60.5RB6060-SB03A
△
*3 		〇
*1 RB6060-SB05A ジョイントパイプとセットでご使用いただくことで、装着可能となります。
*2 RB6060-SB03A ジョイントパイプとセットでご使用いただくことで、装着可能となります。
*3 RB6010-SB03A Unequalエキマニとセットでご使用いただくことで、装着可能となります。
YOUTUBE

動画1-フル動画- (7分18秒)
英語でのプロ解説から始まり、不等長マニホールドVer.2の迫力ある走行動画をお楽しみいただけます

動画2-ショート動画- (43秒)
純正、等長、不等長の音質比較をご確認いただけます。
動画3-ショート動画- (28秒)
GR86のパワフルな不等長サウンドをお楽しみいただけます。
エキゾースト製品適合一覧
MAKE / MODELCATEGORYMATERIALTYPE / ENGINEPART NO.
NISSAN / INFINITI
GT-R
R35		JDM/
USDM		MUFFLERTIQUADRB6070-NS01A
FAIRLADY Z
RZ34		JDM/
USDM		MUFFLERTISINGLE TYPE-RRB6090-NS21C
TIDUAL TYPE-DRB6090-NS21D
Y PIPETIRB6110-NS21A
FAIRLADY Z
Z34		JDM/
USDM		MUFFLERTISINGLERB6090-NS02A
Y PIPETIRB6110-NS02A
MID PIPETIRB6100-NS02A
FAIRLADY Z
Z33		JDM/
USDM		MUFFLERTISINGLERB6090-NS04A
EXHAUST MANIFOLDSUSVQ35DERB6010-NS04A
Y PIPETI RB6110-NS02A
MID PIPETIVQ35DERB6100-NS04A
VQ35HRRB6100-NS02A
GT-R
BNR32		JDMMUFFLERTISINGLERB6090-NS05A
GT-R
BCNR33		JDMMUFFLERTISINGLERB6090-NS05B
GT-R
BNR34		JDMMUFFLERTISINGLERB6090-NS05C
GT-R
RB26DETT		JDMTURBINE OUTLETSUS RB6020-NS05A
FRONT PIPETI RB6080-NS05A
SKYLINE
ER34 2DOOR		JDMMUFFLERTISINGLERB6090-NS06A
SKYLINE
ER34 4DOOR		JDMMUFFLERTISINGLERB6090-NS06B
SILVIA/180SX
(R)PS13 SR20DET		JDMMUFFLERTISINGLERB6090-NS08A
SILVIA
S14		JDMMUFFLERTISINGLERB6090-NS08B
SILVIA
S15		JDMMUFFLERTISINGLERB6090-NS08C
SILVIA/180SX
SR20DET		JDMEXHAUST MANIFOLDSUSUNEQUALRB6010-NS08A
TURBINE OUTLETSUS RB6020-NS08C
VARIOUS NISSAN
CA/SR/RB/VG		MID PIPETIRB6100-NS00A
SKYLINE V35 COUPE / G35 COUPE
VQ35DE		JDM/
USDM		MUFFLERTISINGLERB6090-NS04G
EX-MANIFOLDSUSRB6010-NS04A
Y PIPETIRB6110-NS02A
MID PIPETIRB6100-NS04A
SKYLINE RV37 / Q50
VR30DDTT		JDM/
USDM		MUFFLERTISINGLERB6090-NS21A
Y PIPETIRB6110-NS21A
TOYOTA
86
ZN6		JDM/
USDM		MUFFLERTISINGLE TYPE-60SRB6090-SB03A
SINGLE TYPE-60RRB6090-SB03B
SINGLE TYPE-80RB6090-SB03C
SINGLE TYPE-80 ver.2RB6090-SB05A
DUAL TYPE-DRB6090-SB05B
EXHAUST MANIFOLDSUSUNEQUAL RB6010-SB03B
EQUALRB6010-SB03A
UNEQUAL ver.2RB6010-SB05A
EQUAL ver.2RB6010-SB05B
JOINT PIPESUSRB6060-SB03A
ver.2RB6060-SB05A
MID PIPETIFOR TYPE-60S/60R
(MT ONLY)		RB6100-SB03A
FOR TYPE-80,/ver2/DUAL
(MT ONLY)		RB6100-SB03B
BUMPER COVERCARBONEARLY LHRE301A-SB03A
EARLY RHRE301A-SB03B
FRPLATE LHRE301A-SB03C
LATE RHRE301A-SB03D
GR86
ZN8		JDM/
USDM		MUFFLERTISINGLE 80 ver.2RB6090-SB05A
DUAL TYPE-DRB6090-SB05B
EXHAUST MANIFOLDSUSUNEQUAL ver.2RB6010-SB05A
EQUAL ver.2RB6010-SB05B
JOINT PIPESUSver.2RB6060-SB05A
MID PIPETIFOR TYPE-80,/ver2/DUAL
(MT ONLY)		RB6100-SB03B
GR SUPRA
3.0L		JDM/
USDM		MUFFLERTISINGLE TYPE-RRB6090-TY06A
DUAL TYPE-DRB6090-TY06B
SUPRA
JZA80		JDM/
USDM		MUFFLERTISINGLERB6090-TY03A
MID PIPETIRB6110-TY03A
UNIVERSAL ADAPTERTI RB6120-0000A
LEVIN / TRUENO
AE86		JDMMUFFLERTISINGLE TYPE-RRB6090-TY01A
SINGLE TYPE-SRB6090-TY01B
MID PIPETIRB6100-TY01A
CHASER / MARK2 / CRESTA
JZX100		JDMMUFFLERTISINGLERB6090-TY04A
MITSUBISHI
EVO7-9 JDM BUMPERJDMMUFFLERTISINGLERB6090-MT01A
EVO8-9 USDM BUMPERUSDMMUFFLERTISINGLERB6090-MT01B
EVO7-9JDM/
USDM		MID PIPETIRB6100-MT01A
EVO10JDM/
USDM		MUFFLERTISINGLERB6090-MT02A
MID PIPETIRB6100-MT02A
OUTLET COMPONENTSUSRB6060-MT02A
SUBARU
BRZ
ZC6		JDM/
USDM		MUFFLERTISINGLE TYPE-60SRB6090-SB03A
SINGLE TYPE-60RRB6090-SB03B
SINGLE TYPE-80RB6090-SB03C
SINGLE TYPE-80 ver.2RB6090-SB05A
DUAL TYPE-DRB6090-SB05B
EXHAUST MANIFOLDSUSUNEQUAL RB6010-SB03B
EQUALRB6010-SB03A
UNEQUAL ver.2RB6010-SB05A
EQUAL ver.2RB6010-SB05B
JOINT PIPESUSRB6060-SB03A
ver.2RB6060-SB05A
MID PIPETIFOR TYPE-60S/60R
(MT ONLY)		RB6100-SB03A
FOR TYPE-80,/ver2/DUAL
(MT ONLY)		RB6100-SB03B
BUMPER COVERCARBONEARLY LHRE301A-SB03A
EARLY RHRE301A-SB03B
BRZ
ZD8		JDM/
USDM		MUFFLERTISINGLE 80 ver.2RB6090-SB05A
DUAL TYPE-DRB6090-SB05B
EXHAUST MANIFOLDSUSUNEQUAL ver.2RB6010-SB05A
EQUAL ver.2RB6010-SB05B
JOINT PIPESUSver.2RB6060-SB05A
MID PIPETIFOR TYPE-80,/ver2/DUAL
(MT ONLY)		RB6100-SB03B
WRX,WRX STI
GDF USDM		USDMMUFFLERTISINGLERB6090-SB02A
WRX,WRX STI
GRB/GRF USDM		USDMMUFFLERTISINGLERB6090-SB02B
WRX,WRX STI
GV/VA USDM		USDMMUFFLERTISINGLE TYPE-RRB6090-SB02C
MUFFLERTIDUAL TYPE-DRB6090-SB02D
WRX S4 VBH
FA24DIT		JDM/USDMMUFFLERTISINGLE TYPE-RRB6090-SB06A
DUAL TYPE-DRB6090-SB06B
WRX,WRX STI
GDB A-D JDM		JDMMUFFLERTISINGLERB6090-SB01A
WRX,WRX STI
GDB E-G JDM		JDMMUFFLERTISINGLERB6090-SB01B
WRX,WRX STI
GRB/GRF JDM		JDMMUFFLERTISINGLERB6090-SB01C
WRX, WRX STI
GV/VA JDM		JDMMUFFLERTISINGLE TYPE-RRB6090-SB01D
DUAL TYPE-DRB6090-SB02D
EJ20 TWIN SCROLL TURBOJDMEXHAUST MANIFOLDSUSEQUAL LENGTHRB6010-SB01A
EJ20/25 SINGLE SCROLL TURBOJDM/USDMEXHAUST MANIFOLDSUSUNEQUAL LENGTHRB6010-SB02A
EQUAL LENGTHRB6010-SB02B
WRX S4 VAG /LEVORG VM4

FA20DIT/FB16DIT		JDM/USDMEXHAUST MANIFOLDSUSUNEQUAL LENGTHRB6010-SB04A
EQUAL LENGTHRB6010-SB04B
WRX 2015+ USDM

FA20DIT		USDMMID PIPETIRB6100-SB04A
MAZDA
ROADSTER / MX-5
NA 		JDM/
USDM		MUFFLERTISINGLERB6090-MZ01A
ROADSTER / MX-5
NB		JDM/
USDM		MUFFLERTISINGLERB6090-MZ02A
ROADSTER / MX-5
NC		JDM/
USDM		MUFFLERTISINGLERB6090-MZ03A
MID PIPETIRB6100-MZ03A
ROADSTER / MX-5
ND		JDM/
USDM		MUFFLERTISINGLERB6090-MZ06A
RX-7
FD3S		JDM/
USDM		MUFFLERTISINGLERB6090-MZ05A
MID PIPETIRB6100-MZ05A
HONDA
CIVIC TYPE-R
FL5		JDM/
USDM		MUFFLERTISINGLE TYPE-RRB6090-HN06D
DUAL TYPE-DRB6090-HN06E
CIVIC TYPE-R
FK8		JDM/
USDM		MUFFLERTISINGLE TYPE-RRB6090-HN06A
DUAL TYPE-DRB6090-HN06C
S2000JDM/
USDM		MUFFLERTISINGLERB6090-HN04A
MID PIPETIRB6100-HN04A
HYUNDAI
GENESIS

COUPE 2.0T		USDMMUFFLERTISINGLERB6090-HY01A
MID PIPETIRB6100-HY01A
